Ligne de Production de Calcaire Actif

Description de la ligne de production de calcaire actif de 600 tonnes/jour:

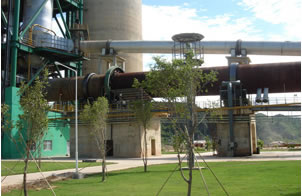

Cette ligne de production de calcaire actif est une ligne complete comprenant le prechauffeur vertical,le four rotatif,un refroidisseun a grille,un systeme de traitement d'air,un systeme d'acheminenement des matieres premieres,un systeme d'acheminement des produits finis,un systeme de broyage du charbon brut,etc.Un systeme de controle central DCS est utilise pour assurer une gestion concentree de l'operation.

Deroulement du processus de production de la ligne de Production de Calcaire Actif:
1.Acheminement des matieres premieres:
Le calcaire de 20-40mm du stock est envoye dans le silo de stockage a l'aide d'une bande transporteuse B1000 avec une large inclinaison.Dans le silo de stockage,le calcaire qualifie avec une granularite de plus de 10mm sera envoye au silo de gravier,alors que les particules de calcaire de moins de 10mm seront envoyees dans le silo a poudre.

2.Calcination du calcaire:
Le systeme de calcinations du calcaire est principalement compose d'un prechauffeur vertical ф10.5×8.5m,un four rotatif ф4.0×60m et un refroidisseur vertical dont la productivite est de 600 tonnes/jour et la consommation de chaleur est de 5,75GJ/t.Le calcaire dans le prechauffeur est chauffe par des gaz de haute temperature provenant du four rotatif a une temperature allant de 600 a 800 C.A cette temperature le calcaire peut etre partiellement decompose.Ensuite,il sera a l'extremite du four a l'aide de 12 tiges a poussee hydraulique,la-bas,le calcaire sera soumis a une calcination de haute temperature avant d'etre envoye vers le refroidisseur vertical.Le calcaire calcine sera refroidi jusqu'a 65 C. l'air provenant du refroidisseur vertical entre dans le four rotatif et joue le role de seconde bouee de chaleur dans le processus de calcination.

3.Acheminement du produit fini:
Le calcaire obtenu sera envoye dans la caisse de stockage des produits finis par un elevateur a gidets NE500.Apres selection,les particules de calcaire de plus de 5mm seront envoyees au stockage pour calcaire actif,alors que la poudre dont les particules sont plus grandes que 5mm sera envoyee au bac de stockage des poudres.

4.Traitement des gaz:
Les gaz de haute temperature provenant du four rotatif effectueront un echange de chaleur avec le calcaire dans le prechauffeur et,la temperature de ces gaz sera reduite a moins de 280 C.Par la suite,ces gaz seront refroidis jusqu'a 200 C par un refroidisseur multiple tuyaux .Enfin,ils entreront dans le filtre a cartouches avant d'etre relaches dans l'atmosphere.

Principaux composants de la ligne de production 600tpd calcaire actif:

Fonde en 1994, Le Groupe Jiangsu Pengfei Co.Ltd est un producteur professionnel de lignes de production de calcaire actif en Chine. Nous offrons egalement a nos clients du monde entier des fours rotatifs pour la metallurgie,des fours rotatifs pour le nickel lateritique,des fours rotatifs pour le magnesium,des lignes de production de ciment,des equipements pour broyage du ciment,des fourneaux industriels,des equipements de concassage,des depoussiereurs,des refroidisseurs,des appareils pour sechage du ciment,des empaqueteuses,des equipements chimiques,des systemes de commande electrique tous avec des certifications ISO9000 et CE.Nous recevons un feed-back positif de nos produits a travers plus de 60 pays dans le monde ,comme l'Allemagne,la Russie,le Bresil,l`Egypte,l`Iran,le Japon,la Coree du Sud,le Bengladesh,le Pakistan,la Turquie,la Birmanie,le Vietnam,l`Afrique du sud,la Colombie,la Bolivie etc.Si vous avez besoin de lignes de production du calcaire,n`hesitez pas a nous contacter.
