Ligne de traitement du ciment pour une production de 1500tonnes/jour

Description de la ligne de traitement du ciment pour une production de 1500 tonnes/jour

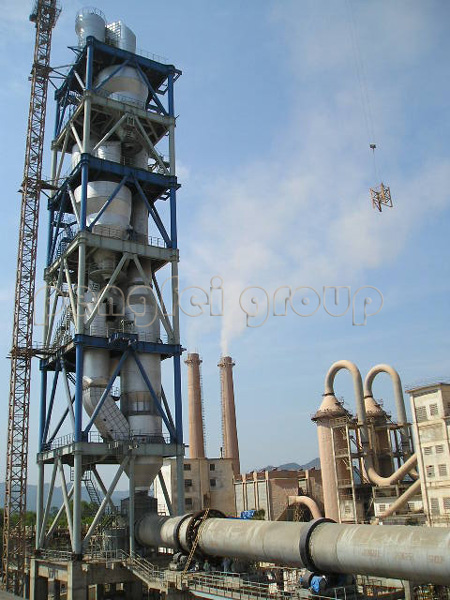

Notre ligne de production de 1500 tonnes/jour est un nouveau type de sechage.Le four rotatif de φ3.5×54m est utilise comme four ici avec au bout un prechauffeur cyclone de cinq niveaux et un fourneau de decomposition.

Ce procede consiste principalement a concasser le calcaire,le broyage du cru,l`homogeneisation et le stockage du cru,la calcination et le broyage du ciment.Des details a ce sujet seront donnes dans la suite.

1. Le concassage du calcaire
Le calcaire est concasse a l`aide d` un marteau concasseur generalement utilise pour concasser des minerais de durete moyenne comme le calcaire,marnes,schistes ,gypse,charbon etc.Il est capable de concasser de larges barres de minerais pour obtenir les dimensions voulues.Son couvercle peut facilement evacuer l`humidite et la boue dans les minerais.Un systeme de protection special est utilise pour l`alimentation du fer.Il pourra envoyer les metaux non concasse dans le dispositif approprie.Ainsi,lorsqu`on entend d`etranges bruits de metaux,l`operateur peut momentanement arreter la machinne pour resoudre le probleme.

Dans ce procede de 1500tonnes/jour,nous utilisons le marteau concasseurTKPC 16.18 et sa taille de travail est 800 mm,sa capacite de production est de 250 tonnes/heure. Et son taux d`utilisation annuelle est de 25.51%.

2.Le broyage du cru
Pour le cru,nous avons un systeme de broyage vertical HRM2800m

3.L`homogeneisation et le stockage du cru
Notre silo homogeneisateur φ15×50mMF integre l`homogeneisation et le stockage du cru en une seule unite.Cette machine a une capacite de stockage du cru de 6500tonnes pour une duree de stockage de 2.86 jours.

4.La calcination
Son systeme de calcination est principalement compose d`un systeme de predecomposition CDC a rangee unique avec cinq niveaux,d`un four rotatif de φ3.5×54m et d`une machine de refroidissement a poutre de type nouveau.Sa production de clinker est d`environ 1500 tonnes/jour et sa consommation de chaleur est d`environ 840Kcal/kg (3511.0KJ/kg).Le ratio de resolution du carbonate de calcium du materiel est de plus de 90%.En plus, le surplus de chaleur et les residus de gaz sont utilises pour le sechage de la matiere premiere et le charbon brut..

TLe refroidissement du clinker utilise un refroidisseur au couvercle avance avec un socle couvrant une surface de reelle de 61.8 m2,et la temperature du clinker etant de 65 C plus elevee que la temperature ambiante.

5.Le broyage du ciment
Cette ligne de production de 1500 tonnes/jour comprend deux tubes de φ3.5×13m,et ils sont equipes d`un Poudr Separator (Poudr Concentrator) aerienne de qualite N-1500 de type O-SEPA d`une haute efficacite. Afin d`etablir un systeme de broyage circulatoire.


List of Main Equipment:


No INom du Produit Nom, specification et performance Productivite(t/h) Quantite Taux d`utilisation annuel(%) Remarques
1 Concassage du Calcaire

Alimentateur a plaques de type lourd. Specification B1250×11500mm
Taille de la livraison 800 mm

Puissance 30 Kw
200~350 1 25.51
Marteau concasseur a niveau unique Modele TKPC16.18
Taille de l`alimentation 800 mm
Taille de decharge inferieur ou egal a 25 mm
Puissance 355kw
250 1 25.51
2 Pre-homogeneisation du calcaire Empileur recuperateur
Distance entre les rails 24m
Capacite totale installee 142 kw
Empileur:
Methode d`empilage empilage continu
Couches d`empilage > 400
Methode de recuperation recuperation a section complete
Capacite d`empilage :
600t/h
Capacite de recuperation 250t/h
1
3 Broyage du cru Moulin vertical:
Specification HRM2800mm
Taille de livraison inferieure ou egale a 40 mm
Finesse du produit fini 0.080 mm
Humidite de la livraison inferieure ou egale a 6%
Humidite de decharge inferieure ou egale a 0.5 %
Puissance du moteur 1250 Kw
130 1 60.90
4 Traitement des residus de gaz du four et du moulin La tour de conditionnement
SpecificationΦ7.5×26m
Capacite de traitement de l`air 400000m3/h
Temperature de l`air 340 c
Temperature de l`air dechargee 150-220 c
  1 82.19
Ventilateur a haute temperature
Flux 400000m3/h
Pression totale 7500 Pa
Temperature de travail 340 c(Temperature courante450 C)
Vitesse de rotation 1450 tour/min
Puissance du moteur 1250 kw
  1 82.19
Ventilateur 2350DIBB24 pour haute temperature
Volume de traitement 300000 m3/h 7500 Pa
Collecteur de poussiere electronique BS930
Volume d`air a traiter 400000 m3/h
Concentration interne de poussiere ≤80g/Nm2
Concentration de poussiere externe≤50mg
  1 82.19
gaz d`echappement du four
Flux 420000m3/h
Pression totale 1500 Pa
Temperature de travail 150 c
 Moteur Puissance: 355kW
  1 82.19
5 extremite des fours Prechauffeur de cinq niveaux et le systeme de fourneau de decomposition
C1: 2-Φ4300mm
C2: 1-Φ5600mm
C3: 1-Φ5600mm
C4: 1-Φ5900mm
C5: 1-Φ5900mm
Fourneau de decomposition Φ6300mm
62.50 1 82.19
6 le four Specifications pour le four rotatif Φ3.5×54m-Inclinaison 4%-Vitesse de rotation 0.4-3.96 tour/minute-puissance du moteur 220kw (vitesse reglable) 62.50 1 82.19
7 rafraichisseur a la tete du four Raffraichisseur a poutre .
Modele e LBTF 1700
62.50 1 82.19
8 Broyage du ciment Specification du tubeΦ3.5×13m
Degree de raffinement du produit final 320m2/kg –Puissance du moteur principal 2000 KW
50 2 58.59
Poudr Separator (Poudr Concentrator) .Modele e O-Sepal 1500 –Volume d`air 1500 m3/min   2 58.59
9 emballage du ciment emballeur rotatif avec huit sorties .
Precision du mesurage 0.25 kg par sac
90 2 34.18
