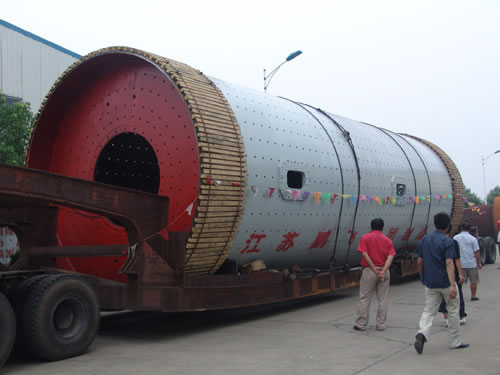

Broyeur a Tube/Moulin a Tube
Description du broyeur a moulin:
Notre Moulin a tube est specialement concu pour broyer differents types de minerais et plusieurs autres matieres broyables.Il peut etre largement utilise pour les materiaux de construction,la metallurgie,l'industrie chimique ,l'industrie electrique,le secteur minier et autres.
Il peut etre utilise pour le circuit de broyage ouvert ,et,lorsqu'il est joint au classificateur de poudres,il peut aussi etre utilise dans les circuits de broyage fermes.
Notre moulin a tube peut aussi bien etre utilise dans les lignes de production seches que dans les lignes de production humide.Et le processus de broyage peut etre accompagne par un processus sec. Il a l'avantage de s'adapter facilement au materiel,une forte production en continue, un grand taux de broyage,et c'est facile d'ajuster les finesses issus du broyage.
Parametres techniques du broyeur a Moulin pour ciment:
|
Specification (diametre×longueur) |
Vitesse de rotation(tr/min) |
Taille d'alim entation (mm) |
Productivite (tonne/h) |
Capacite de chargement du moulin(t) |
Moteur principal |
Reducteur de vitesse principal |
Poids(t) | |||
| Modele | Puissance(kw) | Vitesse de rotation (r.p.m) | Modele |
Rapport de vitesse |
||||||
| φ2.2×11 | 20.91 | ≤25 | 15~17 | 50 |
TR1512 -8 |
570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4×8 | 20.91 | ≤25 | 14~18 | 39.5~42 |
TRQ1512 -8 |
570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4×9 | 20.91 | ≤25 | 23~25 | 50 |
TR1512 -8 |
570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20.91 | ≤25 | 16~22 | 50 |
TR1512 -8 |
570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 |
19~24 22~28 |
6265 |
YR710- 8/1180 |
710 | 740 | JDX630 | 5.6 | 125 |
| φ2.4×12 | 21 | ≤25 |
18~20 21~23 |
6365 |
YR800- 8/1180 |
800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21 | ≤25 |
21~22 24~26 |
6668 |
YR800- 8/1180 |
800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×10 | 20.6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2.6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3×11 | 18.92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3.2×11 | 18.3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
| φ3.2×13 | 18.7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
|
φ3.8×13 (Principal type de roulement) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3.8×13 | 17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| φ4×13 | 16.3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
|
φ4.2×11 (Principal type de roulement) |
15.8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
|
φ4.2×13 (Principal type de roulement) |
15.2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
| φ4.2×13 | 15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
NB: Les parametres inscrits sur ce tableau ne peuvent servir que de reference.Les parametres specifiques seront mentionnes dans le contrat.
Parametres techniques du broyeur de cru:
|
Specification (diametre×longueur) |
Vitesse de rotation (r/min) |
Taille d'alimentation (mm) | Productivite (t/h) | Capacite de chargment du Moulin(t) | Moteur principal | Reducteur de vitesse principal | Poids(t) | |||
| Modele | puissance(kw) | vitesse de rotation (r.p.m) | Modele | Rapport de vitesse | ||||||
| φ3×(8.5+5) | 18.9 | ≤25 | 55~53 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 160 |
|
φ3.2×(7+1.8) (Sechage en encorbellement) |
18.25 | ≤25 | 50~53 | 59 | YR630-8 | 1000 | 740 | JDX800 | 6.3 | 153 |
|
φ3.5×10 (Sechage en encorbellement) |
17.3 | ≤25 | 75~80 | 87 | YR1250-8/430 | 1250 | 740 | JS110-A-F1 | 214 | |
| φ3.6×(7.5+1.5) | 17.3 | ≤25 | 90~95 | 98 | YRkk710-8 | 1400 | 740 | JDX900 | 7.1 | 220 |
| φ3.8×1.2 | 16.6 | ≤25 | 133 | 100~110 | YR800-8 | 2000 | 740 | JS130-A | 295 | |
| φ4.6×(9.5+3.5) | 15 | ≤25 | 185 | 175~180 | YRkk1000-8 | 3550 | 740 | MFY355A | 415 | |
NB: Les parametres inscrits sur ce tableau ne peuvent servir que de reference.Les parametres specifiques seront mentionnes dans le contrat.
Parametres techniques du Moulin a cru humide:
|
Specification (diametre × longueur) |
Vitesse de rotation (r/min) |
Taille d'alimentation (mm) | Productivite(t/h) |
Capacite de chargement du moulin (t) |
Moteur principal | Reducteur de vitesse principal | Poids(t) | |||
| Modele | Puissance(kw) | Vitesse de rotation(tr/min) | Modele | Rapport de vitesse | ||||||
| φ2.2×7 | 21.4 | ≤3 | 20~25 | 31 | YR148-8 | 380 | 740 | ZD70-9 | 5 | 49 |
| φ2.2×13 | 21.6 | ≤25 | 33~37 | 58~60 | YR630-8/1180 | 630 | 740 | MBY630 | 5.6 | 53.4 |
| φ2.4×13 | 21 | ≤25 | 45~50 | 65~70 | YR800-8/1180 | 800 | 740 | JDX710 | 5.6 | 131 |
| φ2.6×13 | 20 | ≤25 | 45~46 | 80t (max) | YR1000-8/1180 | 1000 | 740 | TDX800 | 6.3 | 153 |
| φ6.2×6.4 | 18.5 | ≤25 | 32~41 | 86~90.5 | TDMK1000-36 | 1000 | 740 | 134 | ||
NB: Les parametres inscrits sur ce tableau ne peuvent servir que de reference.Les parametres specifiques seront mentionnes dans le contrat.
Parametres techniques du Moulin a cru sec:
| Specification (diameter×length ) |
Vitesse de rotation (r/min) |
Feeding Taille (mm) | productivite (t/h) |
Loading capacity of mill (t) |
Moteur principal | Reducteur de vitesse principal | Poids(t) | |||
| Modele | Puissance(kw) | Vitesse de rotation (r.p.m) | Modele | Rapport de vitesse | ||||||
| φ2.4×8 | 20.91 | ≤25 | 25~28 | 39~42 | JRQ1512-8 | 570 | 740 | ZD80-9 | 5 | 76.4 |
| φ2.4×10 | 20 | ≤25 |
27~30 38~40 |
50 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 111 |
| φ2.4×11 | 21 | ≤25 |
41~42 46~48 |
62~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 125 |
| φ2.4×12 | 21 | ≤25 |
40~42 45~48 |
63~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21.5 | ≤25 | 48~51 | 68~72 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×8 | 20 | ≤25 | 30~35 | 54 | YR630-8/1180 | 630 | 740 | JDX630 | 5.6 | 135 |
| φ2.6×10 | 20.91 | ≤25 | 45~46 | 80 | YR1000-8/1180 | 1000 | 740 | JDX710 | 6.3 | 136 |
| φ3×9 | 19.13 | ≤25 | 50~55 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 145 |
| φ3.2×7 | 18.25 | ≤25 | 50~52 | 58 | YR1000-8/1180 | 1000 | 740 | MBY800 | 6.3 | 140 |
| φ3.2×9 | 18.3 | ≤25 | 60~70 | 90 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 175 |
| φ4.6×10+3.5 | 15 | ≤25 | 195 | 190 | 3550 | 740 | JS150-B-F | 476 | ||
NB: Les parametres inscrits sur ce tableau ne peuvent servir que de reference.Les parametres specifiques seront mentionnes dans le contrat.
En tant que fabricant et fournisseur de moulins a tube en Chine, le Groupe Jiangsu Pengfei Sarl peut aussi vous fournir plusieurs autres machines.Par exemple des moulins a cartouches de scories ,des lignes de production du ciment,des fours et fourneaux industriels,des equipements de concassage,des depoussiereurs,des refroidisseurs,du materiel de creation de l`engrais ,des machines d`emballage,des equipement chimiques et systeme de commande electrique.La plupart de nos produits ont passe la certification ISO9000 et CE,et ils ont acquis une certaine popularite parmi les clients de pas moins de 60 pays et regions comme l`Allemagne,la Russie,le Bresil,l`Egypte,l`Iran,le Japon,la Coree du Sud,le Bengladesh,le Pakistan,la Turquie,la Birmanie,le Vietnam,l`Afrique du sud,la Colombie,la Bolivie etc.Si vous avez besoin de moulin a tube, n'hesitez pas a nous contacter.
